型號含義

核心功能

電壓**測量
? 實時監測母線電壓（10kV/35kV系統），為繼電保護、電能計量提供高精度信號
? 輸出標準二次電壓（100V或100/√3V），兼容各類保護裝置與智能電表
絕緣監測與接地保護
? 五柱結構專為中性點不接地系統設計，可檢測零序電壓，實現單相接地故障預警
? 配合消弧線圈或小電阻接地裝置，防止系統過電壓擊穿設備
電能質量分析
? 諧波測量能力（3rd/5th諧波抑制比＞60dB），適應光伏、風電等新能源并網場景
五大性能優勢（對比傳統三柱式）
1. 抗飽和能力超強
? 五柱磁路設計，鐵芯飽和閾值提升300%（可承受1.9倍額定電壓持續10s）
? 電網短路故障時仍能穩定輸出，避免保護裝置誤動
2. 測量精度行業領先
? 0.2級精度（三柱式通常0.5級），相位誤差＜5′
? 寬量程特性：20%~120%Un范圍內線性度誤差＜0.1%
3. 極端工況適應性
? 溫度補償設計：-40℃~+70℃全溫區精度偏移＜0.2%
? 防震等級IEC 60255-21-1 Class 1，適用于地震多發區
4. 安全可靠性倍增
? 環氧樹脂真空澆注+硅橡膠外絕緣，局放量＜5pC（國標要求≤10pC）
? 內部熔斷器保護，二次側短路時自動切斷故障電流
5. 智能化擴展接口
? 可選配RS485或光纖接口，支持IEC 61850協議，直上物聯網平臺

技術參數

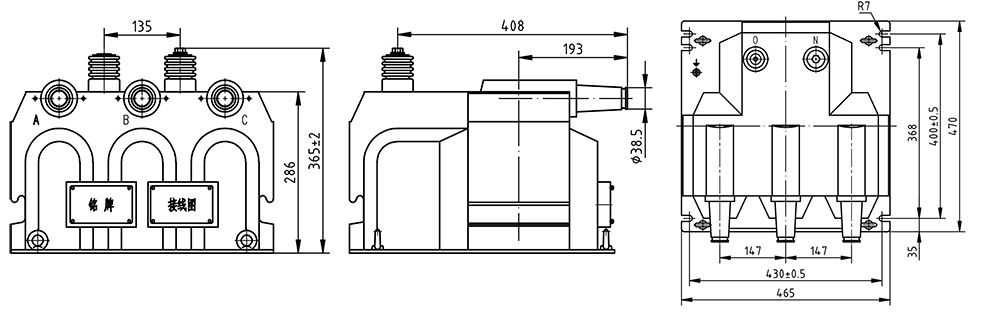

外形尺寸圖
